Като водещ доставчик на потопяеми помпи за втечнен природен газ, често ме питат за методите на уплътняване на тези изключително важни части от оборудването. В този блог ще разгледам различните методи за уплътняване, използвани в потопените помпи за LNG, техните предимства и съображения.
Разбиране на значението на уплътнението при потопените помпи за LNG
LNG (втечнен природен газ) се съхранява и транспортира при изключително ниски температури, обикновено около -162°C (-260°F). Потопените помпи за LNG са проектирани да работят в криогенна среда на резервоари за съхранение на LNG за пренос на втечнения газ. Ефективното запечатване е от съществено значение поради няколко причини. Първо, той предотвратява изтичането на LNG, което е не само загуба на ценни ресурси, но също така създава значителни рискове за безопасността поради запалимия характер на природния газ. Второ, помага да се поддържа целостта на помпената система и предотвратява замърсяването на LNG с външни вещества.
Общи методи за запечатване
1. Механични уплътнения
Механичните уплътнения са един от най-широко използваните методи за уплътняване в потопените помпи за LNG. Те се състоят от две плоски повърхности - въртяща се повърхност, прикрепена към вала на помпата, и неподвижна повърхност, монтирана в корпуса на помпата. Тези лица се държат заедно под натиск, обикновено от пружини, за да създадат уплътнение.
Предимствата на механичните уплътнения са многобройни. Те предлагат отлично уплътняване, намалявайки риска от изтичане до минимум. Те могат да се справят с високи налягания и скорости на въртене, което ги прави подходящи за взискателните условия на работа на LNG помпите. Освен това механичните уплътнения са сравнително компактни, което е от полза в ограниченото пространство в резервоара за съхранение на LNG.
Механичните уплътнения обаче имат и някои ограничения. Те са чувствителни към наличието на твърди частици в LNG, които могат да причинят абразия и повреда на уплътнителните повърхности. Необходима е редовна поддръжка и проверка, за да се гарантира правилното им функциониране. Ако уплътнителните повърхности се износят или повредят, те трябва да бъдат сменени незабавно, за да се предотврати изтичане.
2. Магнитни уплътнения
Магнитните уплътнения използват магнитни сили, за да създадат уплътнение между вала на помпата и корпуса. Те се състоят от набор от магнити, които са подредени по такъв начин, че да се привличат един друг, създавайки плътно уплътнение. Предимството на магнитните уплътнения е, че те са напълно безконтактни, което намалява износването в сравнение с механичните уплътнения.
Тъй като няма физически контакт между уплътнителните компоненти, магнитните уплътнения са по-малко податливи на повреда от твърди частици в LNG. Те също така предлагат високо ниво на надеждност и могат да работят за дълги периоди без поддръжка. Магнитните уплътнения обаче са по-скъпи от механичните и обикновено се използват в приложения, където се изисква най-високо ниво на надеждност.
3. Статични уплътнения
Статичните уплътнения се използват за уплътняване на неподвижни компоненти в потопената помпа за LNG, като например съединенията между корпуса на помпата и фланците. Обичайните видове статични уплътнения включват уплътнения и О-пръстени. Уплътненията обикновено се изработват от материали като гума, графит или метал и се компресират между свързващите повърхности, за да се създаде уплътнение. О-пръстените са кръгли уплътнения, изработени от еластомерни материали и са проектирани да пасват в канали, за да предотвратят изтичане.
Предимството на статичните уплътнения е тяхната простота и ниска цена. Те са лесни за инсталиране и подмяна и могат да осигурят ефективно уплътнение в много приложения. Те обаче не са подходящи за уплътняване на въртящи се валове и се използват главно за уплътняване на неподвижни връзки.
Съображения при избора на метод за запечатване
При избора на метод на уплътнение за потопена помпа за LNG трябва да се вземат предвид няколко фактора.
1. Условия на работа
Температурата, налягането и дебитът на LNG са важни фактори. Например, ако помпата работи при високо налягане, механичните уплътнения или магнитните уплътнения могат да бъдат по-подходящи, тъй като те могат да издържат на налягането по-добре от статичните уплътнения. Ниската температура на LNG също изисква уплътнителните материали да имат добри криогенни свойства, за да предотвратят чупливост и напукване.
2. Замърсители
Наличието на замърсители в LNG, като твърди частици или влага, може да повлияе на работата на уплътненията. Ако LNG съдържа значително количество твърди частици, може да се предпочете уплътнение, което е по-малко чувствително на абразия, като например магнитно уплътнение.
3. Цена и поддръжка
Цената на уплътненията и свързаните с тях изисквания за поддръжка също са важни съображения. Механичните уплътнения обикновено са по-рентабилни от магнитните уплътнения, но изискват по-честа поддръжка. Статичните уплътнения са най-евтиният вариант, но са подходящи само за определени приложения.
Нашите предложения за потопени помпи за LNG
Като доверен доставчик на потопяеми помпи за LNG, ние предлагаме набор от висококачествени помпи с различни методи на уплътняване, за да отговорим на разнообразните нужди на нашите клиенти. НашитеПотопяема помпа от серията SLPе проектиран с усъвършенствана технология за уплътняване, за да осигури надеждна работа в криогенни среди. Подходящ е за различни приложения за LNG, от малки складови съоръжения до големи терминали.

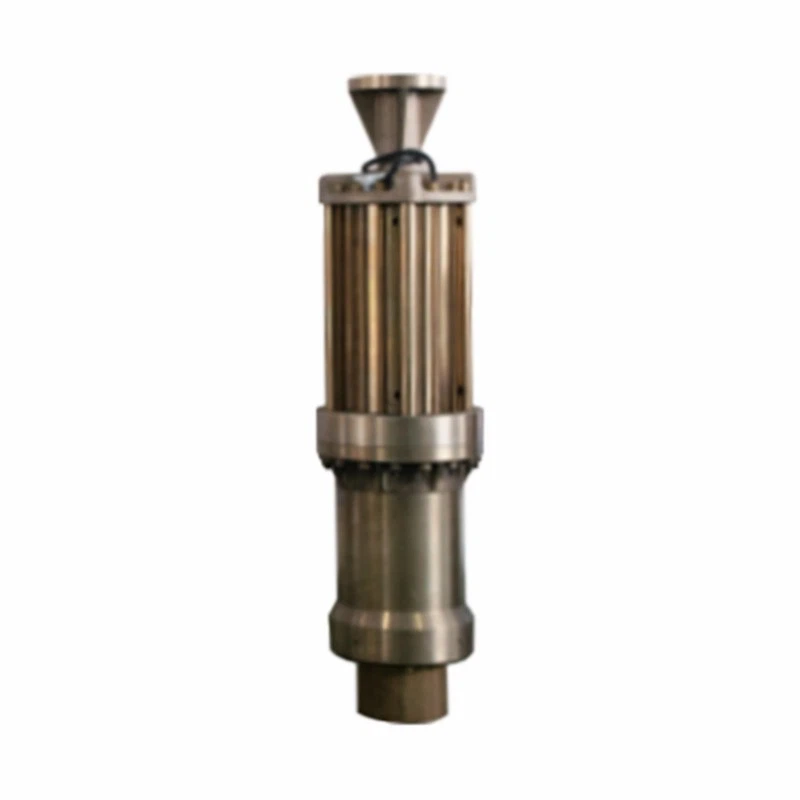

Ние също имамеВертикална потопяема помпа, който се отличава с вертикален дизайн, който позволява ефективен монтаж в резервоари за съхранение на LNG. Уплътнителната система на тази помпа е внимателно проектирана, за да осигури дълготрайна работа и да предотврати изтичане.
За приложения, които изискват най-високо ниво на криогенна производителност, нашитеКриогенна потопяема помпае идеален избор. Той използва най-съвременни методи за запечатване, включително магнитни уплътнения в някои модели, за да осигури безопасен и ефективен пренос на LNG.
Свържете се с нас за запитвания за покупка
Ако сте на пазара за потопяема помпа за LNG, ви каним да се свържете с нас, за да обсъдим вашите специфични изисквания. Нашият екип от експерти е готов да ви предостави подробна информация за нашите продукти, включително използваните методи за уплътняване, и да ви помогне да изберете най-подходящата помпа за вашето приложение. Независимо дали имате нужда от помпа за нов проект или резервна помпа за съществуваща система, ние можем да ви предложим най-добрите решения.
Референции
- Смит, Дж. (2018). „Технологии за запечатване за криогенни приложения“. Journal of Cryogenic Engineering, Vol. 45, стр. 123 - 135.
- Джонсън, Р. (2019). „Напредък в дизайна и уплътняването на помпата за LNG“. Доклади на Международната конференция по LNG технология, стр. 234 - 245.
- Браун, А. (2020). „Избор на уплътнителни материали за LNG помпи“. Ръководство за криогенни материали, глава 7, стр. 156 - 170.
